Software pro USL PCA-100 na macOS
Aplikace pro macOS, která z měřicího přístroje USL PCA-100 čte svítivost, chromatičnost CIE 1931 a teplotu chromatičnosti z plátna a vyhodnocuje je proti DCI a SMPTE RP 431-2. Náhrada původního softwaru, který běží jen na Windows.

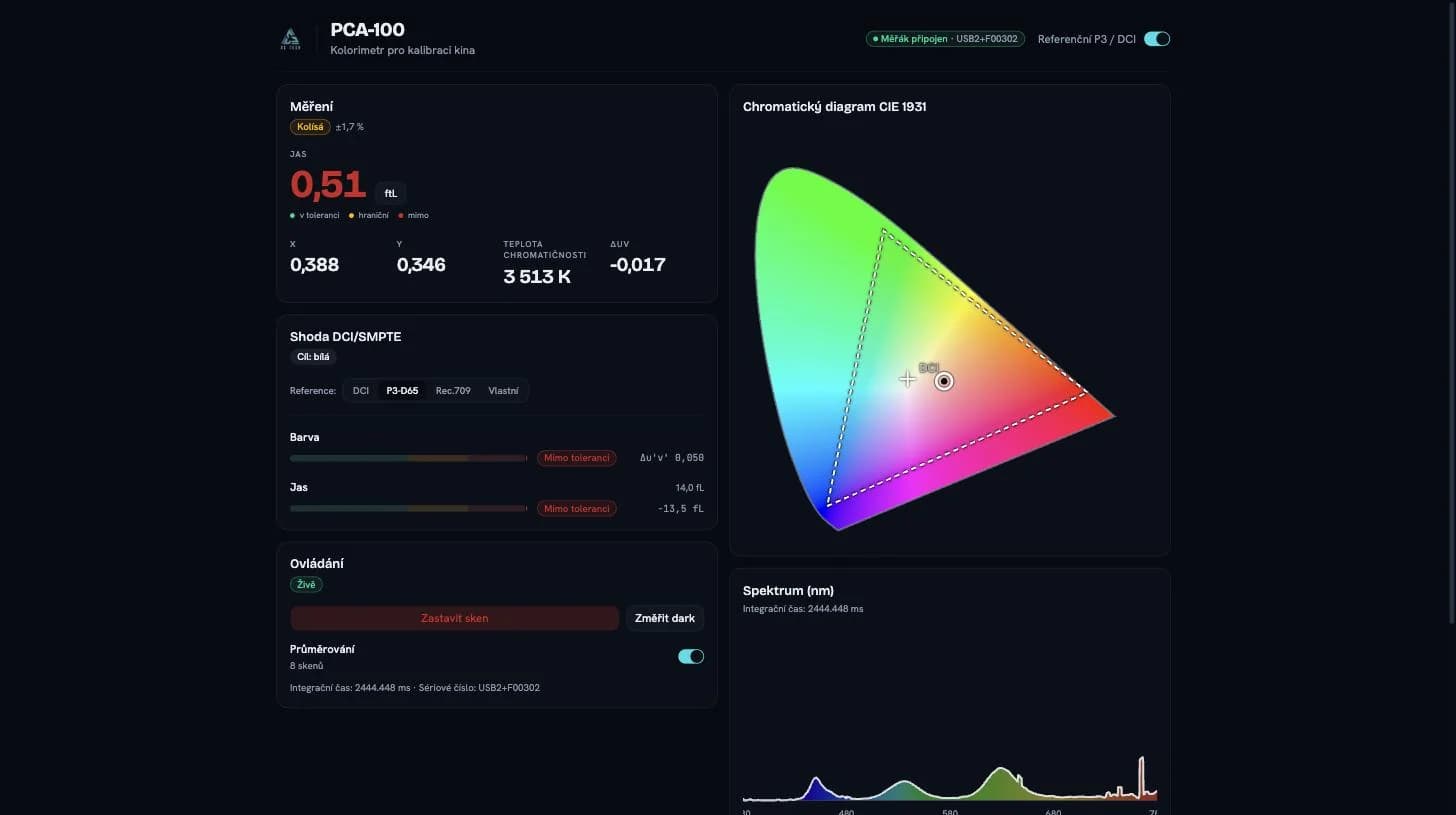

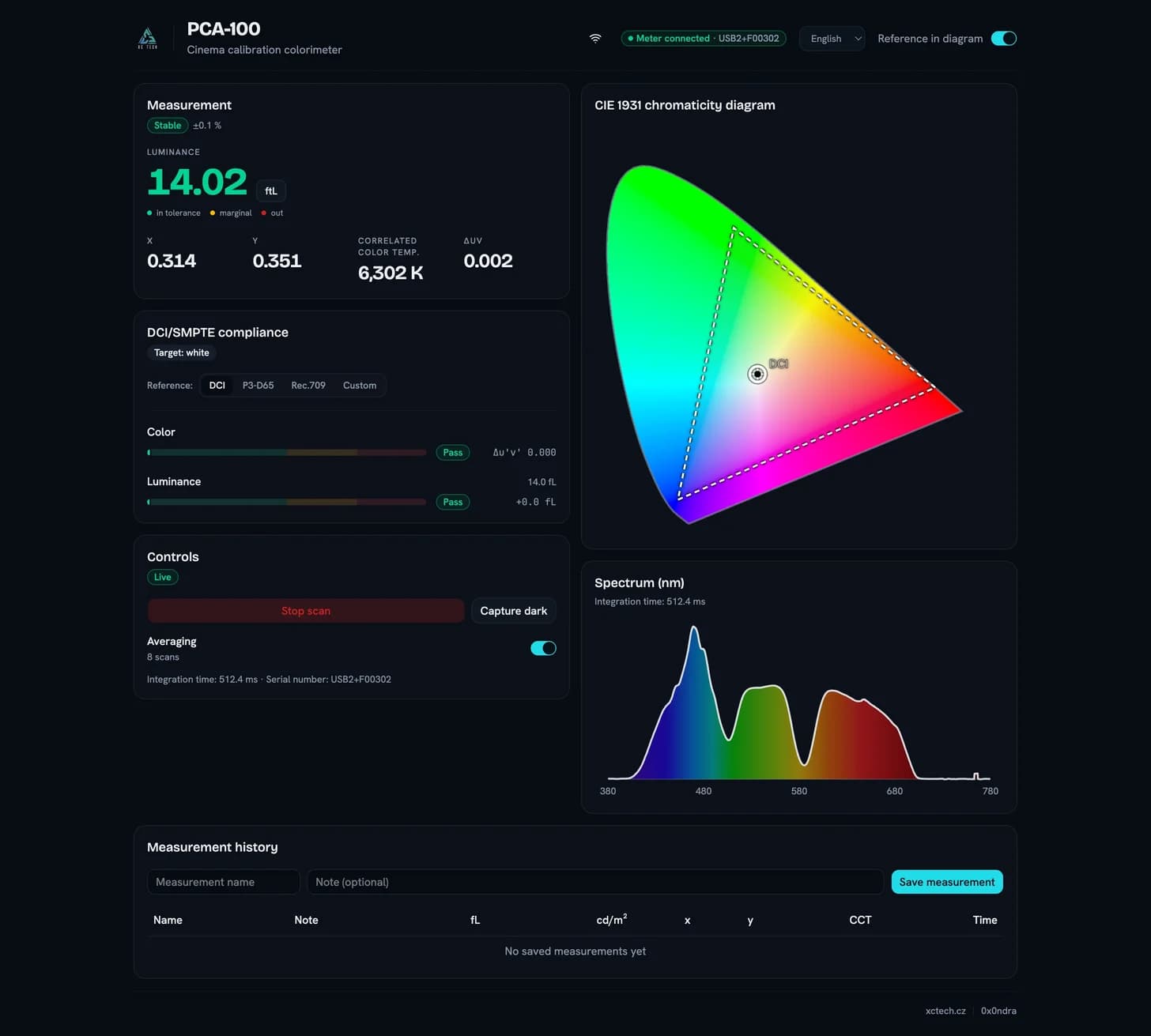

Náhledy aplikace
Co umí
Měření v reálném čase
Svítivost ve ft-L nebo cd/m², chromatičnost CIE 1931 x/y, teplota chromatičnosti a ΔUV, s volitelným průměrováním a indikací stability měření.
Vyhodnocení podle DCI a SMPTE
Porovnání s tolerancemi SMPTE RP 431-2:2011: bílý bod přes Δu′v′ ≤ 0,006, primární barvy proti tolerančním oknům x,y a svítivost 14 fL ±2 fL. Referenci lze přepnout na DCI, P3-D65, Rec.709 nebo vlastní.

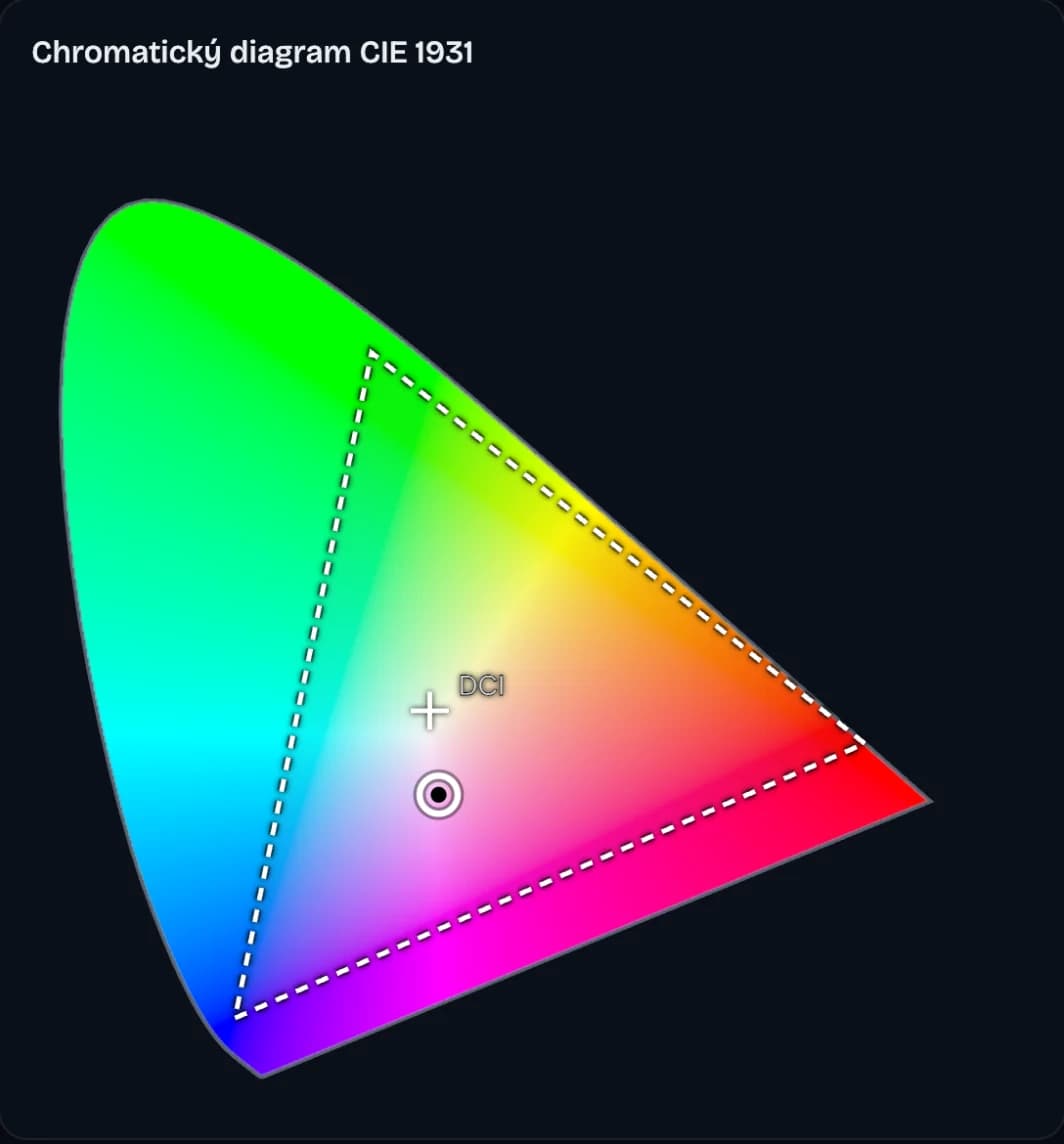

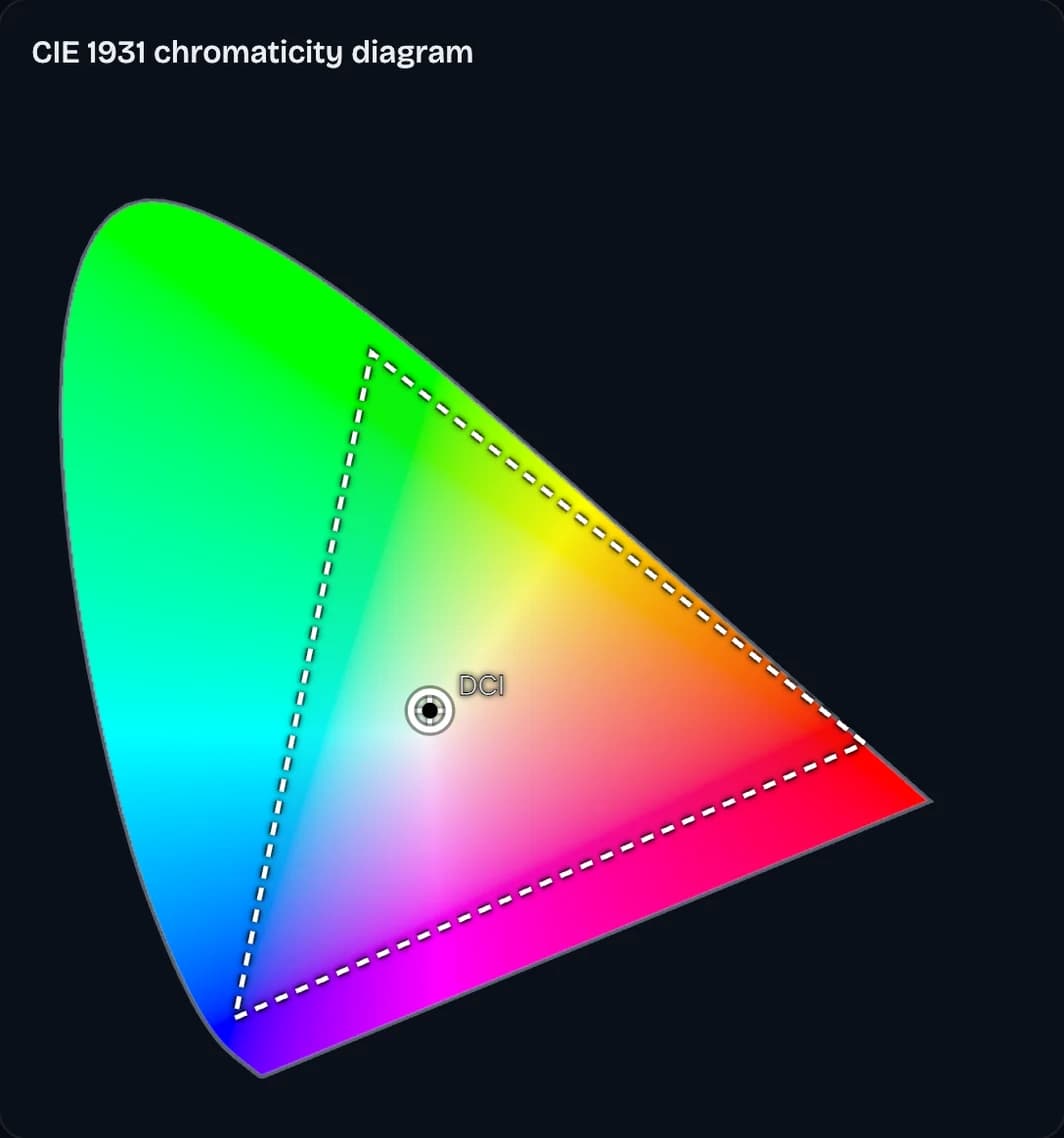

Diagram CIE 1931 a spektrum
Chromatický diagram s referenčním bílým bodem a trojúhelníkem gamutu, do kterého se vykresluje živě naměřený bod, plus průběh spektra ve viditelném pásmu 380 až 780 nm.
Historie a obsluha přístroje
Ukládání měření s datem a poznámkou, měření temného snímku, zapínání skenu a automatické obnovení spojení po odpojení USB.
Co je potřeba
- Přístroj USL PCA-100 (uvnitř spektrometr Ocean Optics USB2000+)
- macOS na Apple Silicon
- Kalibrační soubory k vašemu konkrétnímu kusu (postup je v dokumentaci repozitáře)
Kalibrace a přesnost
Aplikace potřebuje kalibrační soubory ke konkrétnímu přístroji. Referenční kus byl kalibrován souběžně proti původnímu softwaru USL; validační protokol, výsledky i známé odchylky jsou zdokumentované v repozitáři, stejně jako limity nástroje pro práci podle DCI.
Dokumentace v repozitáři→Kde měří spolehlivě a kde ne
Xenon a laser phosphor
Xenonové projektory (DP2K/DP4K) i laser phosphor (SP2K) měří s plnou důvěrou: bílý bod, svítivost i primární barvy odpovídají původní aplikaci USL, ověřeno souběžným měřením.
RGB laser: primárky jen orientačně
U projektorů s RGB laserem (SP4K a podobné) zůstává bílý bod a svítivost spolehlivý, ale jednotlivé laserové primárky jsou jen orientační. Úzké laserové špičky jsou na hraně toho, co USB2000+ rozliší; omezení je v hardwaru a platí stejně pro původní software. Referenční měření primárek vyžaduje spektroradiometr se subnanometrovou přesností.
Není to metrologicky navázaná kalibrace
Přístroj souhlasí s původní aplikací i s teoretickými cíli P3, absolutní hodnoty ale stojí na tovární kalibraci lampy z roku 2009 - i to platí stejně pro původní software. Na běžné seřízení a kontrolu sálu stačí. Před formálním certifikačním auditem nechte přístroj rekalibrovat.
Software se stále vyvíjí a jak můžete pomoct
Aplikace se aktivně vyvíjí. Na našem přístroji běží v ostrém provozu, ale zatím neprošla rukama mnoha kusů a každý PCA-100 má vlastní tovární kalibraci.
- Než se na ni spolehnete, změřte stejná pole původním softwarem USL a porovnejte výsledky. Validační protokol v repozitáři popisuje metodiku, kterou jsme použili, takže je srovnání opakovatelné.
- Cokoliv, co nesedí, nahlaste, ideálně s hodnotami z obou aplikací, číslem jednotky a typem projektoru. Odchylka na jednom přístroji je chyba, kterou má smysl najít.
- Pull requesty jsou vítané, stejně jako připomínky k textům, dokumentaci a postupu s kalibrací. Celý zdrojový kód je pod licencí MIT.
Časté dotazy
Vývojář: Ondřej Vlášek, XC tech s.r.o.
PCA-100 a USL jsou ochranné známky příslušných vlastníků. Tento software je nezávislý projekt, není spojen s USL ani QSC a není jimi podporován. Vydáno pod licencí MIT, bez záruky.
